Overview

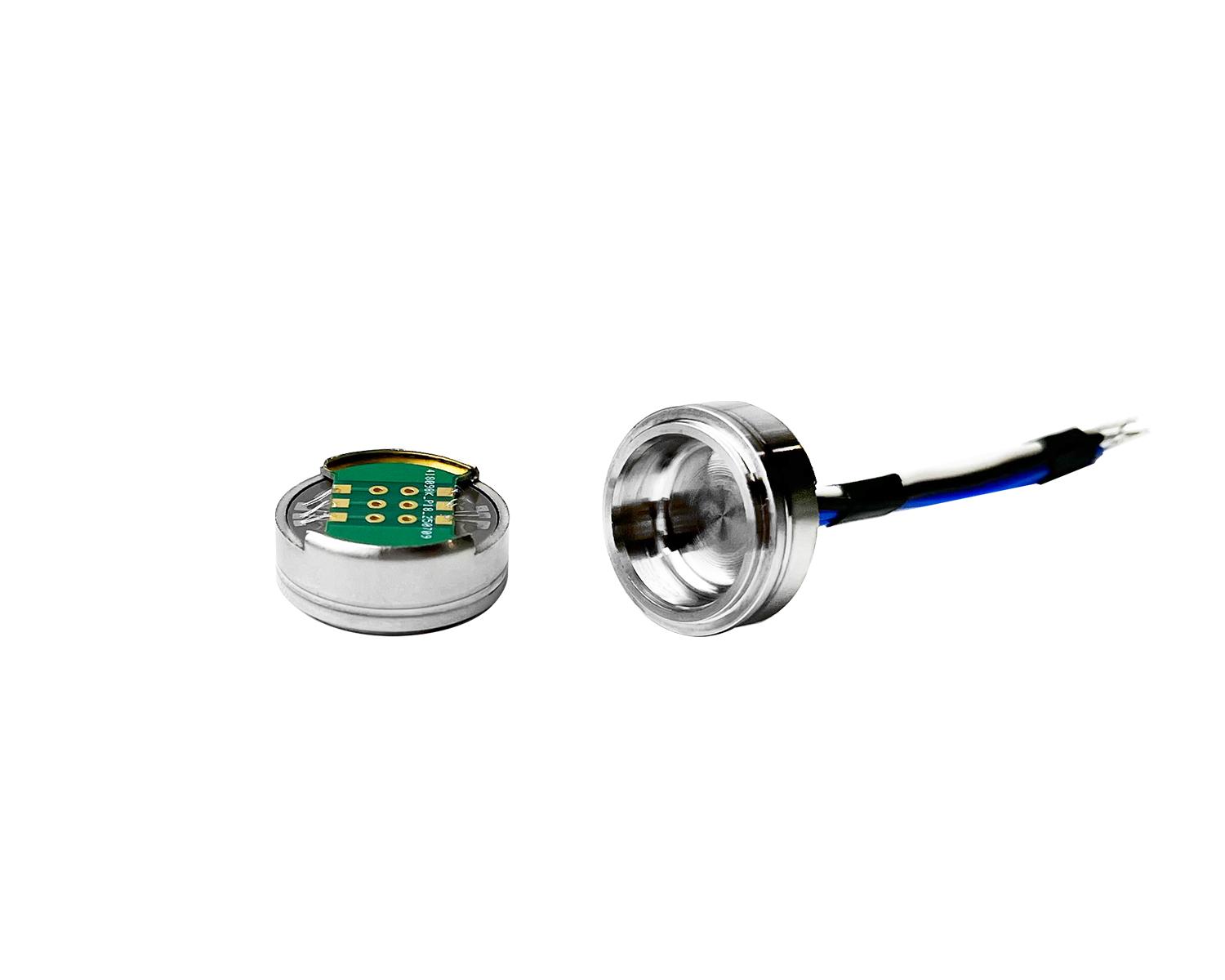

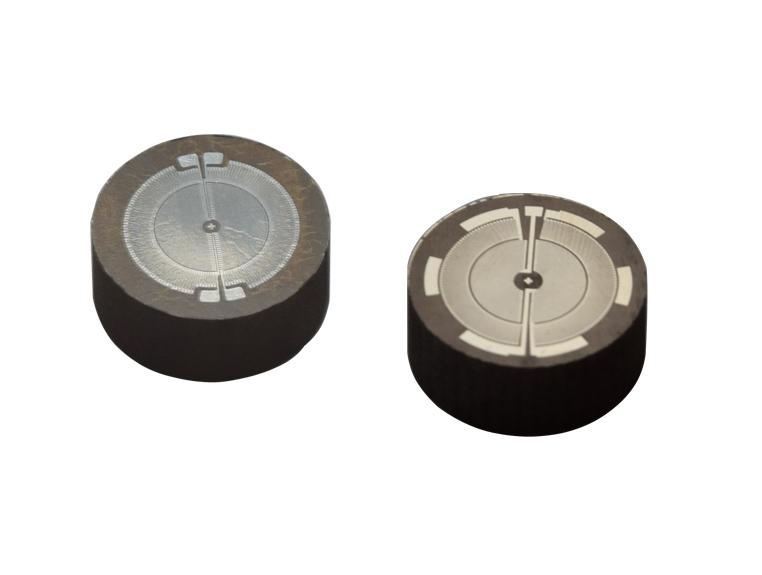

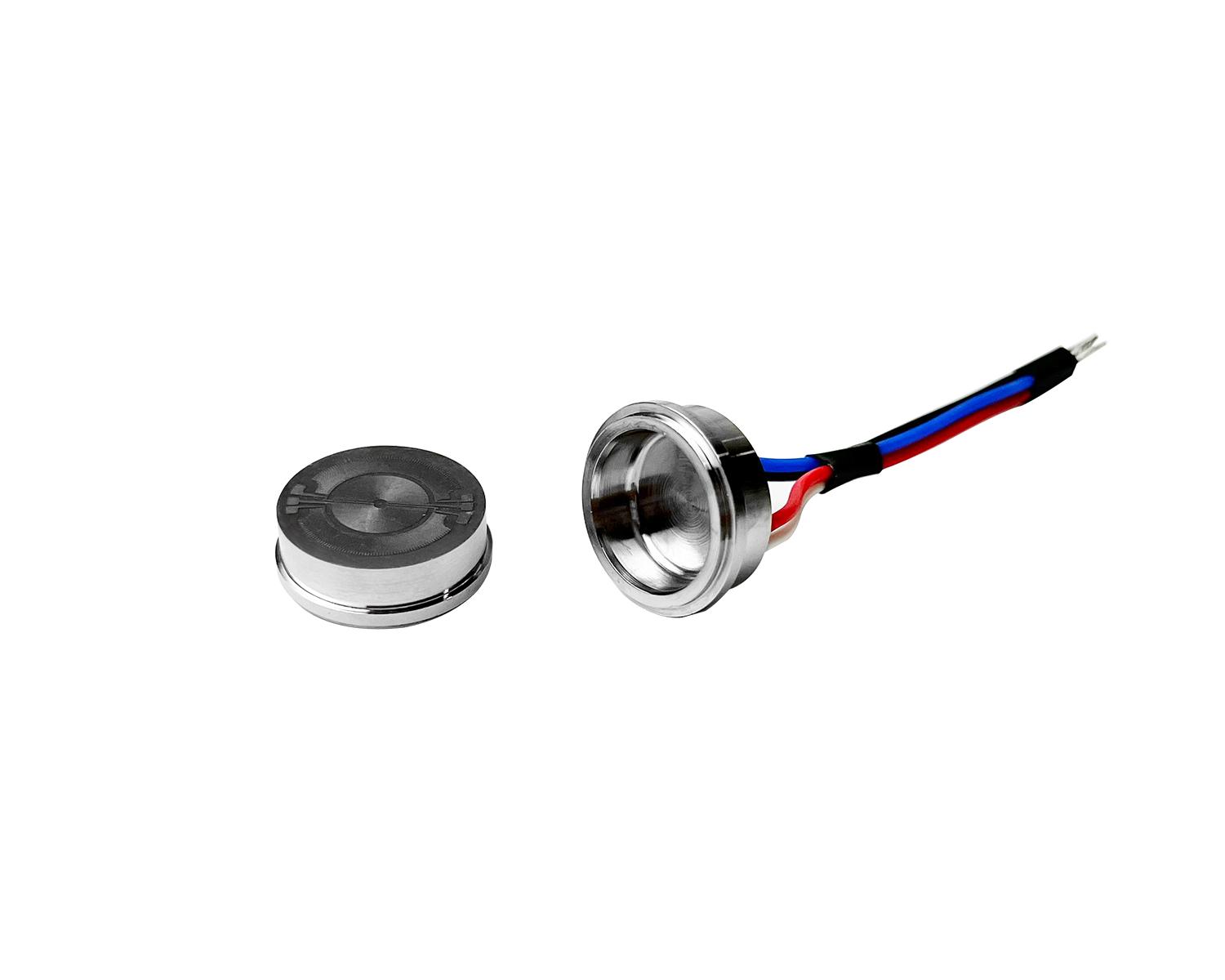

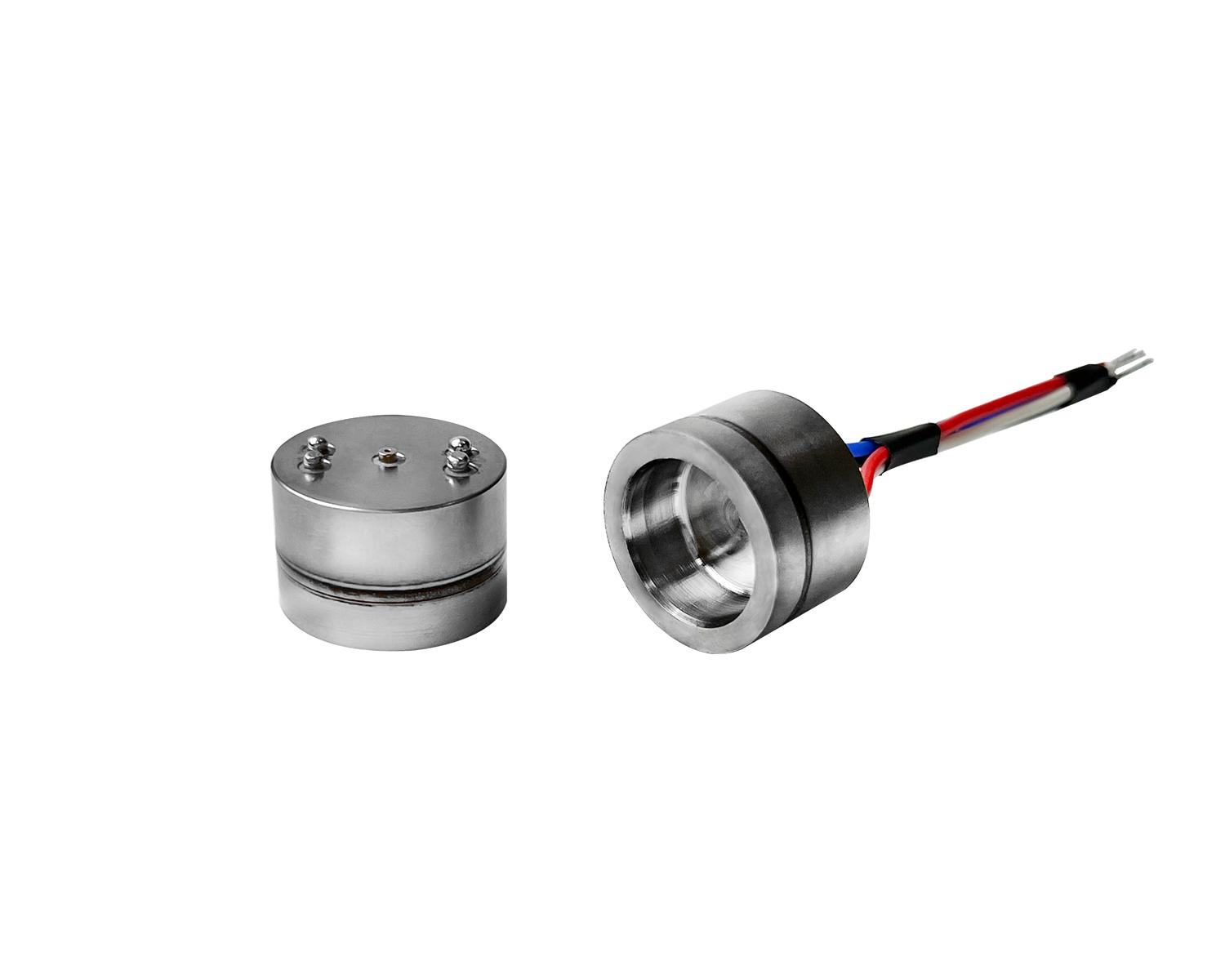

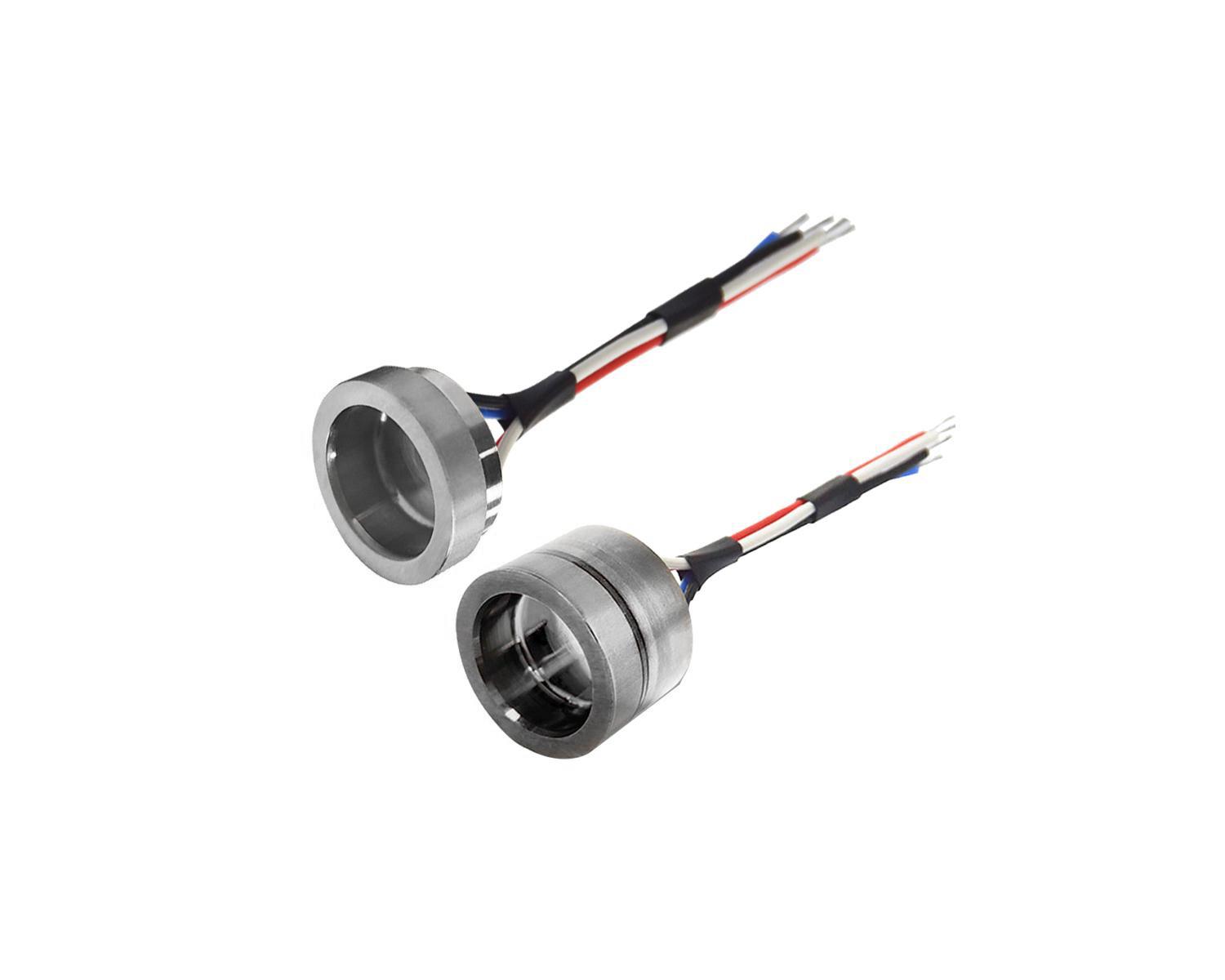

         MCS19 pressure sensor (Metal Coalesce System) represents a world-class innovative high-end pressure sensor technology originally created by Chinastar M&C. Chinastar owns the complete independent intellectual property rights and knowhow technology. The sensor based on 17-4PH stainless steel demonstrates the highest accuracy and stability within a very wide temperature range and are an ideal choice for demanding applications.

Applications

● Aviation, space flight, Marine

● Military

● Petrochemical engineering

● Coal mining

● Auto industry

● Construction machinery

● Hydraulic system

● Industrial automation

● Air conditioning and HVAC

● Water treatment and supply

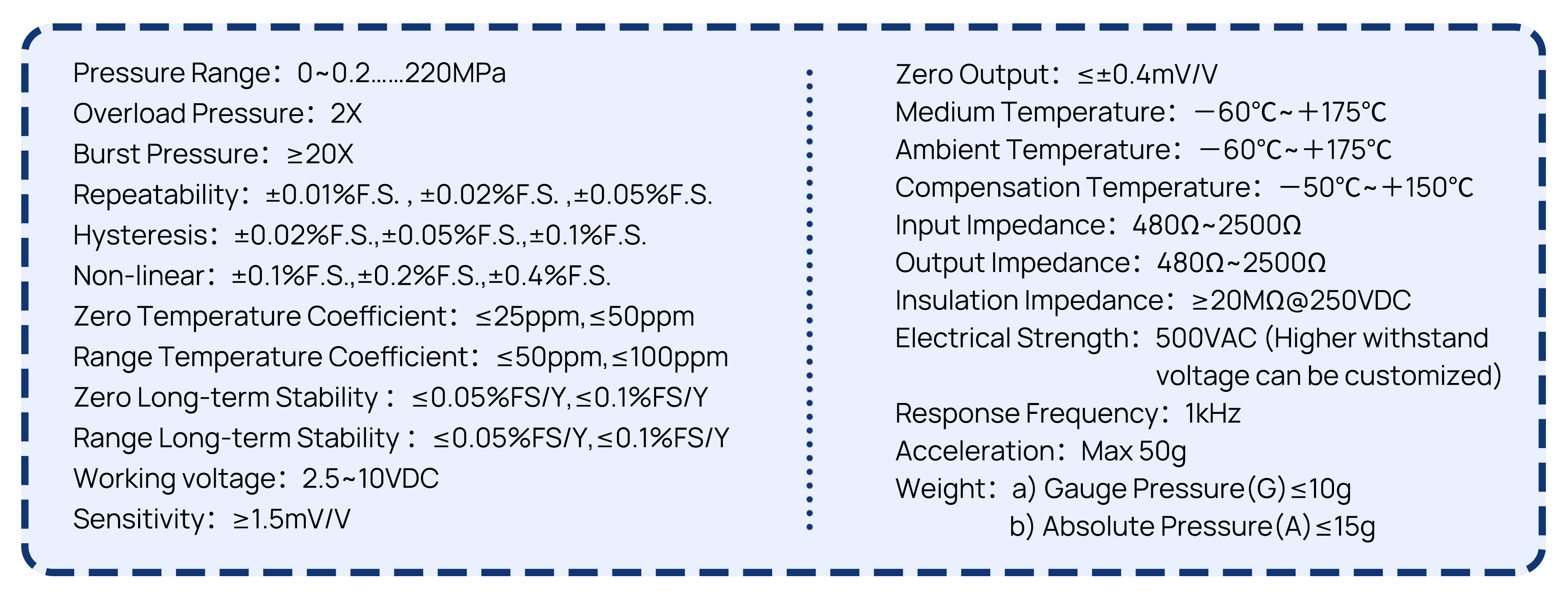

Technical Parameters

Standard Range: 0 ... 0.5, 1, 2, 5,10, 20 or 50 MPa

Pressure Type: Gauge, Absolute, Sealed gauge

Over Pressure: 2X

Burst Pressure: ≥ 20X

Excitation: 2~10VDC

Zero Output: ≤ ±0.2mV/V

Output Sensitivity: 1.5~2mV/V

Input/Output Impedance: 480 Ω ~ 800 Ω; > 1600 Ω (A)

Response Frequency: > 1kHz

T.C. Zero : ≤ 0.01 ; 0.005 (A) ; 0.0025 (B) % FS/ ℃

T.C. Span : ≤ 0.01 ; 0.005 (A); 0.0025 (B) % FS/ ℃

Long-term Stability: <0.05%F.S./Y

Working Temperature: -40℃ ~ 125℃, -55℃ ~ 150℃ (A), -65℃ ~ 175℃ (B)

Compensation Temperature: -40℃ ~ 125℃, -50℃ ~ 150℃ (A)

Storage Temperature: -50℃ ~ 125℃

Insulation Resistance: ≥ 2G Ω @ 250V

Insulation Strength: ≥ 250VAC, ≥ 500VAC (A), ≥ 1000VAC (B)

Pressure Cycle Life: 10⁸ times (25℃)

Applicable Media: Compatible with 17-4PH SS

Output Sensitivity: 1.5~2mV/V

Structure & Wiring Diagram

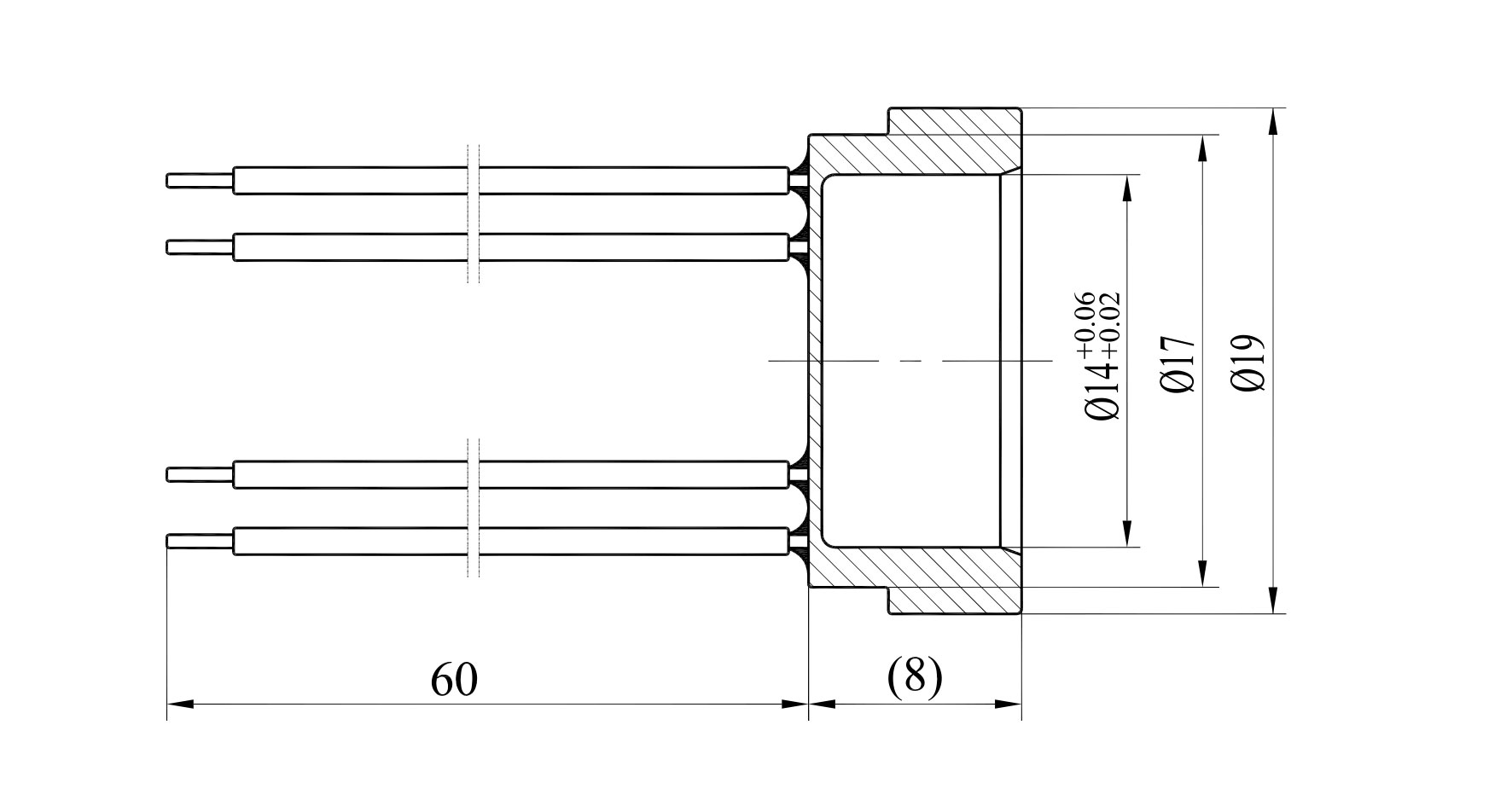

Fig. 1 Dimension of gauge pressure and lead definition( Bottom seal)

Fig. 2 Dimension of gauge pressure and lead definition ( Side seal )

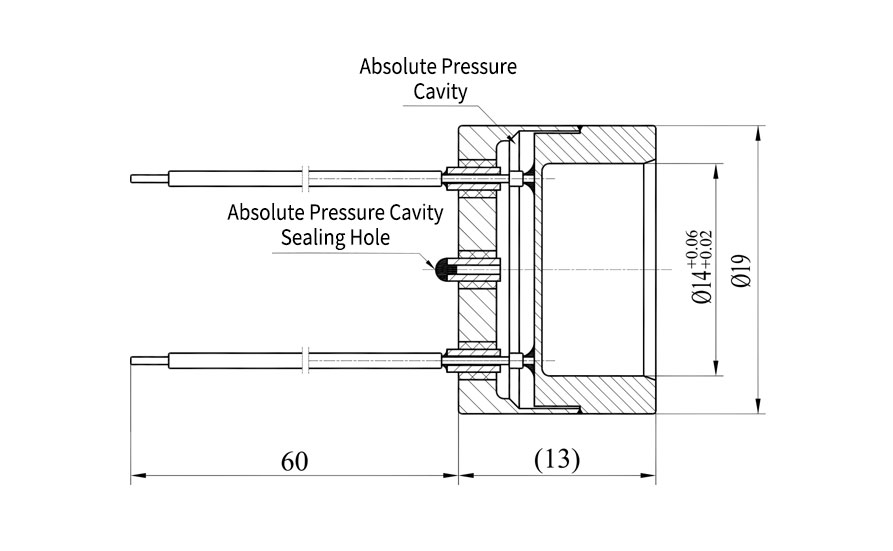

Fig. 3 Dimension of absolute pressure or sealed gauge and lead definition

4HY-133压力变送器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器，陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。

HY-133干式陶瓷压力传感器被广泛地应用在：过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小，直径18mm，量程范围1～500bar，价格低，被广泛的应用在各种测量压力的场合。

HY-133压力变送器是采用陶瓷材料经特殊工艺精制而成的干式陶瓷压阻压力传感器，陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。

HY-133干式陶瓷压力传感器被广泛地应用在：过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。它的尺寸小，直径18mm，量程范围1～500bar，价格低，被广泛的应用在各种测量压力的场合。
