Product Introduction

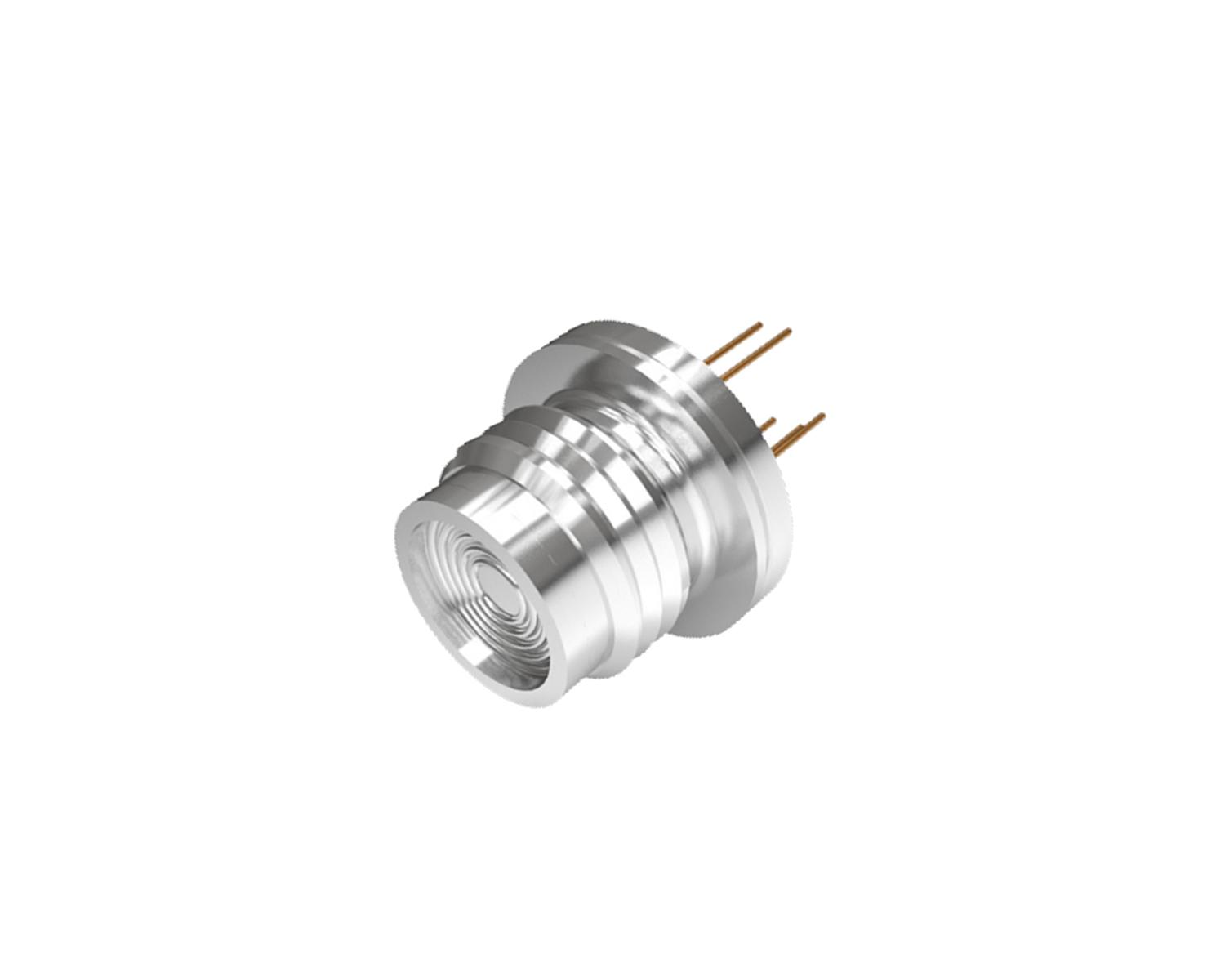

       SCS13 series pressure sensor adopts medium isolation type package. This series of sensors is designed based on harsh application environment. The pressure-sensitive chip is encapsulated in a cavity filled with silicone oil, and the cavity is composed of a corrugated diaphragm and a stainless steel shell seal. This series of sensors covers the pressure measurement range of 10MPa-70MPa, and can be in the form of end face sealing. It can be directly installed on the measured medium shell through threads for pressure measurement. It can provide absolute pressure (A) and sealed gauge pressure (S). Pressure measurement form. SCS13 series cores have the advantages of high repeatability, high withstand voltage, high reliability and wide operating temperature range.

Features

Application

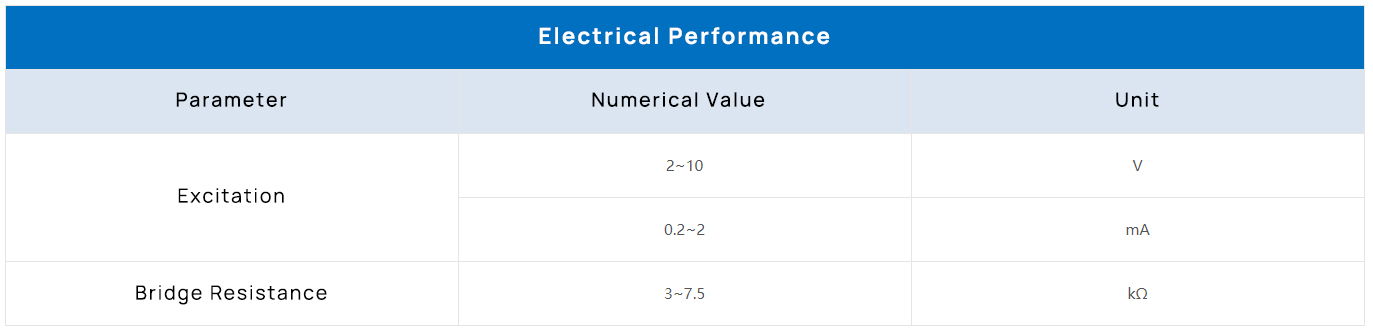

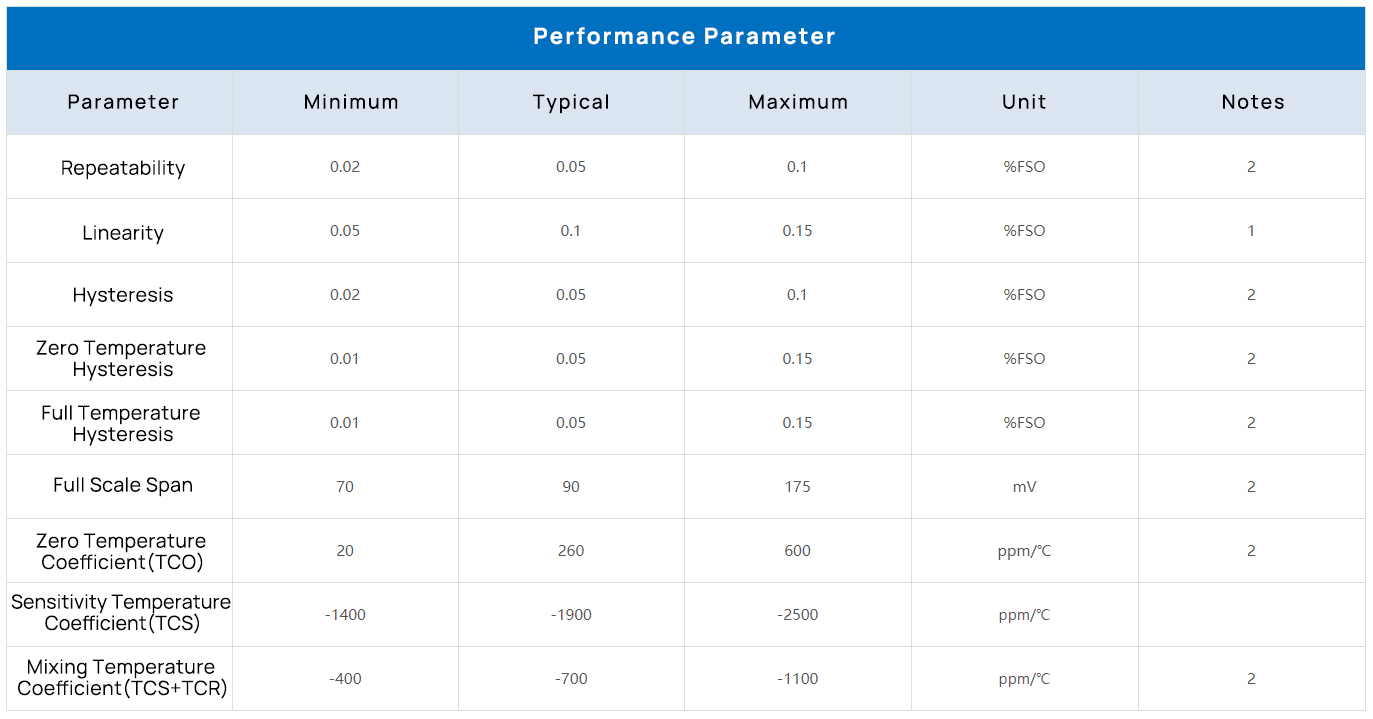

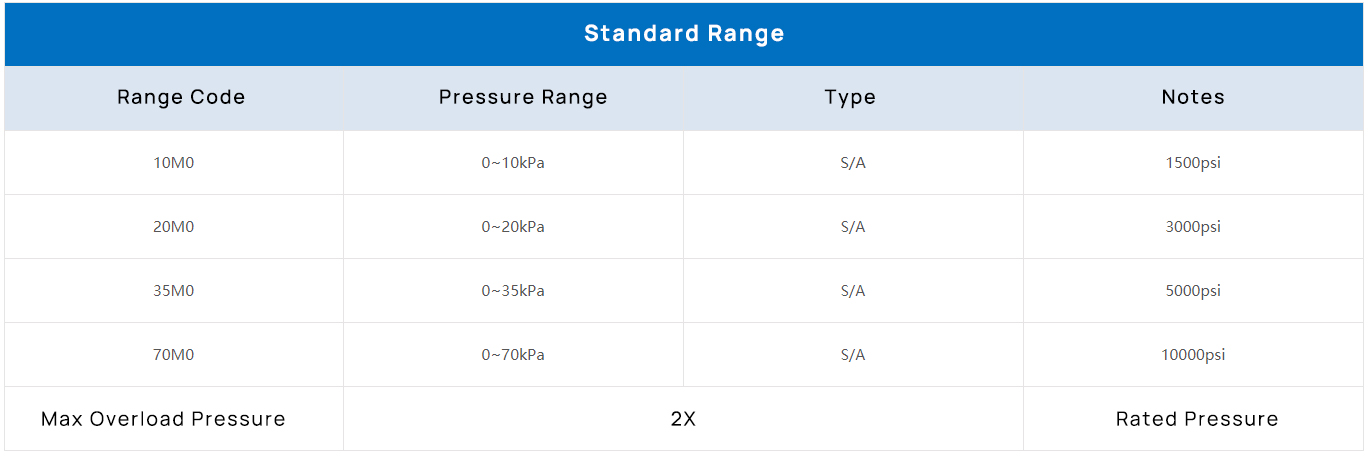

Technical Indicators

Notes: 1. Least squares fit straight line; 2. 1.5mA power supply; 3. Reference temperature is 25℃; 4. S: sealing pressure; A: absolute pressure;

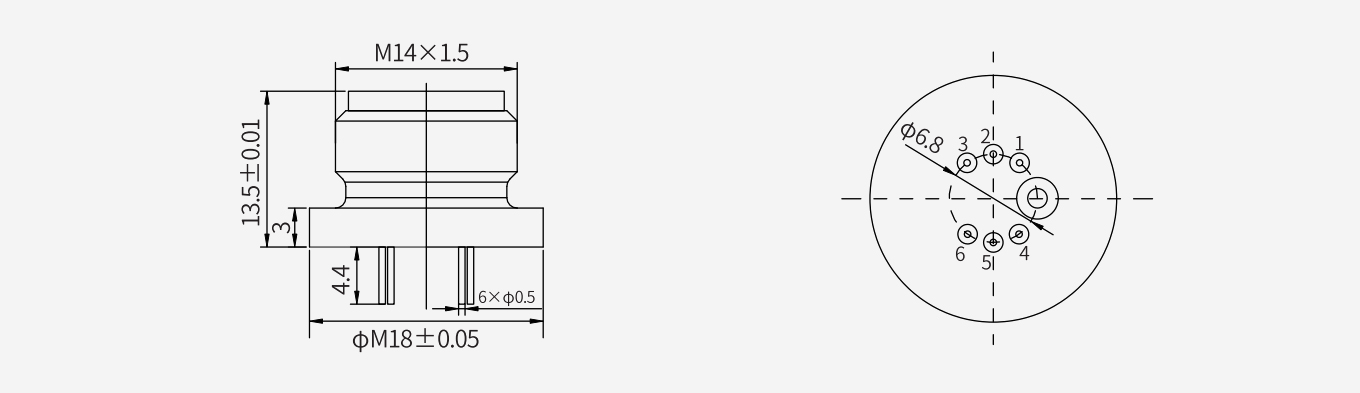

Overall Dimension

Notes:

1. All dimensions are in millimeters;

2. Pins and functions: 1-Vout-; 3-Vin+; 4-Vin-; 6-Vout+.
